首頁呼吸閥、阻火呼吸閥是安裝在易燃易爆介質貯罐頂上的安全保護裝置，能維持罐內的正常壓力，避免因意外原因造成罐內急劇超壓或真空。且可減少罐內液體揮發損耗。

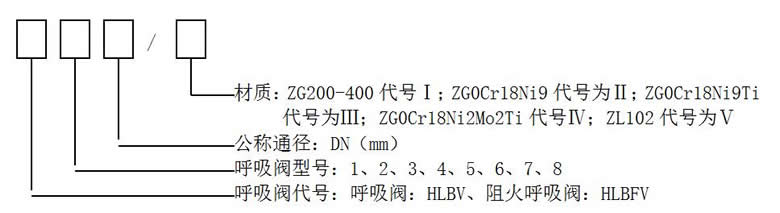

2、產品型號與標注
標記示例：公稱通徑DN100、主體材料ZL102帶吸入接管阻火呼吸閥標注：HLBFV2-100/Ⅴ。
3、訂貨須知
1）閥體法蘭均以HG20592-97PN1.0為標準，當用戶需用GB、JB、HGJ、SH、ANSI或JIS等標準或改變壓力等級時，請?jiān)诤贤姓f明。
2）訂購呼吸閥時，請正確寫清型號，若有改變材料或其它要求時，請?jiān)诤贤姓f明。
4、產品規格及參數表
1）HLBV1（HLBFV1）型呼吸閥（阻火呼吸閥）見表一、圖一。
表一
| DN | 40 | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 310 | 310 | 410 | 485 | 585 | 680 | 835 |
| L | 275 | 275 | 397 | 450 | 640 | 835 | 1060 |

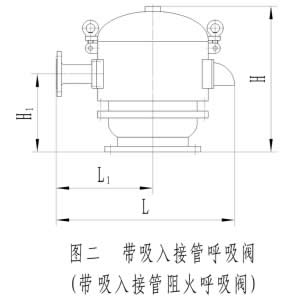

2）HLBV2（HLBFV2）型呼吸閥（阻火呼吸閥）見表二、圖二。
表二
| DN | 40 | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 310 | 310 | 410 | 485 | 585 | 680 | 835 |
| H1 | 178 | 178 | 220 | 265 | 295 | 320 | 405 |
| L | 300 | 300 | 397 | 443 | 612 | 775 | 960 |
| L1 | 162 | 162 | 198 | 218 | 292 | 358 | 430 |

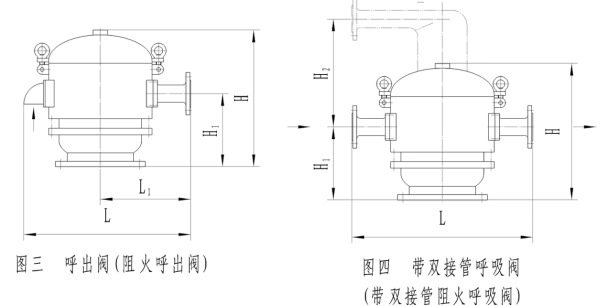

3）HLBV3（HLBFV3）型呼吸閥（阻火呼吸閥）見表二、圖三。
4）HLBV4（HLBFV4）型呼吸閥（阻火呼吸閥）見表三、圖四。
表三
| DN | 40 | 50 | 80 | 100 | 150 | 200 | 250 |
| H2 | 175 | 220 | 250 | 280 | 345 | 420 | 480 |
| H | 310 | 310 | 410 | 485 | 585 | 680 | 835 |
| H1 | 178 | 178 | 220 | 265 | 295 | 320 | 405 |
| L | 325 | 325 | 397 | 435 | 584 | 715 | 860 |

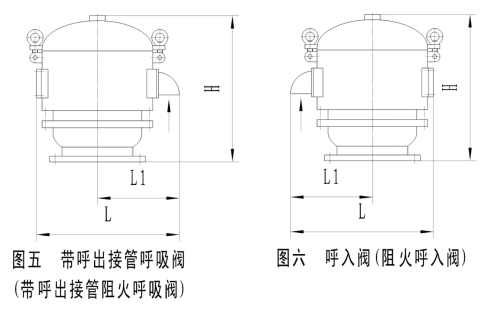

5）HLBV5（HLBFV5）型呼吸閥（阻火呼吸閥）見表四、圖五。
表四
| DN | 40 | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 310 | 310 | 410 | 485 | 585 | 680 | 885 |
| L | 240 | 240 | 330 | 367 | 540 | 700 | 880 |
| L1 | 138 | 138 | 200 | 225 | 320 | 418 | 530 |
6）HLBV6（HLBFV6）型呼吸閥（阻火呼吸閥）見表四、圖六。

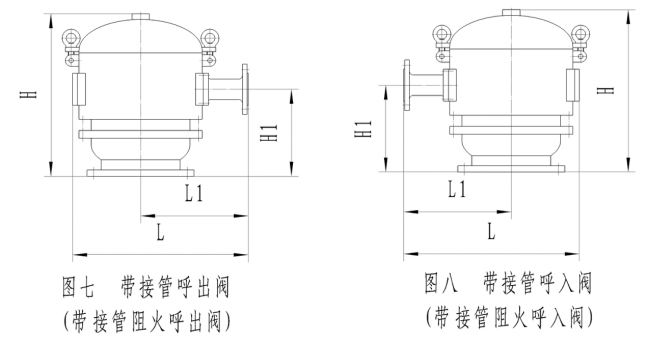

7）HLBV7（HLBFV7）型呼吸閥（阻火呼吸閥）見表五、圖七。
表五
| DN | 40 | 50 | 80 | 100 | 150 | 200 | 250 |
| H | 310 | 310 | 410 | 485 | 585 | 680 | 885 |
| H1 | 178 | 178 | 220 | 265 | 295 | 320 | 405 |
| L | 263 | 263 | 330 | 370 | 508 | 640 | 780 |
| L1 | 163 | 163 | 200 | 218 | 292 | 358 | 430 |
8）HLBV8（HLBFV8）型呼吸閥（阻火呼吸閥）見表五、圖八。
